Описание продукции

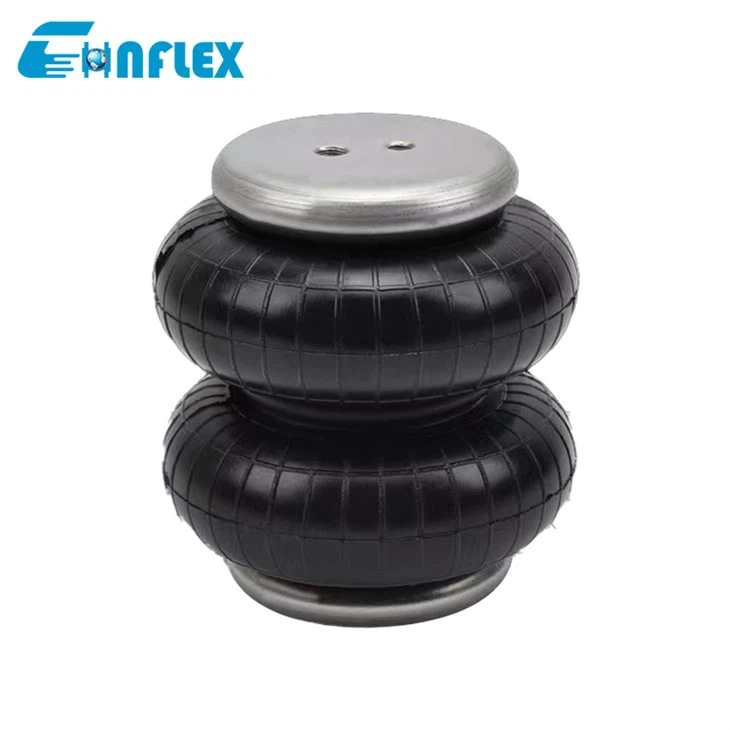

Пневматическая пружина с двойной спиралью представляет собой герметичный контейнер, наполненный сжатым газом, в котором сжимаемость газа используется для достижения пружинящего эффекта. Жесткость этой пружины является переменной, поскольку по мере увеличения нагрузки, действующей на пружину, количественное давление газа внутри контейнера возрастает, и жесткость пружины увеличивается. Напротив, когда нагрузка уменьшается, давление воздуха внутри пружины уменьшается и жесткость уменьшается, поэтому она имеет более идеальные упругие характеристики.

ТТХ

Характеристики пневматических рессор с двойной спиралью включают в себя:

1. нелинейная характеристика

2. Регулируемая жесткость

3. Отличные характеристики демпфирования.

4. Регулируемая собственная частота.

5. Хорошая звукоизоляция.

6. Легкий

Спецификация продукта

Размер д₀	Количество изогнутых мешочков	Максимальный внешний диаметр D	Внешний диаметр ∅₀	Высота H	Общая длина L	Эффективная площадь Ae	0.4-0.7МПа несущая способность	Параметры сборки фланца
мм	N	мм	мм	мм	мм	см²	кг	D2	Рц	n	s	n-M	Дыра глубина
75	2	105	90	106	70-120	44.2	177-309	98	1/4	1	17	1-M6	15
80	2	130	92	142	72-162	50.3	201-352	98	1/4	1	17	1-M6	15
82	2	130	90	142	80-160	52.8	211-370	98	1/8	2	20	3-M8	15
100	2	160	112	176	92-200	78.5	314-550	122	1/4	2	44	2-M8	15
120	2	268	136	132	82-162	113.1	452-792	146	1/4	2	68	2-M8	15
125	2	215	150	236	80-260	122.7	491-859	160	1/4	2	82	2-M8	15
126	2	186	125	176	80-190	124.7	499-873	135	1/4	2	70	2-M8	15
150	2	200	132	140	86-172	176.7	707-1237	142	1/4	2	64	2-M8	15
150	2	230	158	222	90-250	176.7	707-1237	168	1/4	2	90	2-M8	15
156	2	226	150	195	80-218	191.1	764-1338	160	1/4	2	89	2-M8	15
160	2	220	150	208	90-250	201.1	804-1407	160	1/4	2	89	2-M8	15
160	2	244	150	230	90-270	201.1	804-1407	160	1/2	4	180*180	4-M10
174	2	234	150	232	100-280	237.8	950-1665	160	1/4	2	89	2-M8	15
180	2	235	145	152	77-192	254.5	1018-1781	155	1/4	2	77	2-M8	15
188	2	250	128	170	90-204	277.6	1110-1943	138	1/4	2	60	2-M8	15
200	2	280	208	224	90-250	314.2	1257-2199	220	1/4	4	100*100	4-M10	15
220	2	296	220	214	100-260	380.1	1520-2661	230	1/4	2	157.5	3-M10	15
230	2	280	200	140	70-170	415.5	1662-2908	210	1/4	4	89*89	4-M10	15
230	2	310	238	224	90-260	415.5	1662-2908	248	1/4	4	120*120	4-M10	15
240	2	301	210	165	85-200	452.4	1810-3167	220	1/4	4	100*100	4-M10	15
250	2	350	260	255	100-305	490.9	1964-3436	270	1/4	4	136*136	4-M10	15
250	2	330	258	224	90-260	490.9	1964-3436	270	1/4	4	136*136	4-M10	15
256	2	310	210	166	74-240	514.7	2059-3603	220	1/4	4	100*100	4-M10	15
280	2	360	288	224	90-260	615.8	2463-4310	300	1/4	4	157.5*157.5	4-M10	15
284	2	350	275	272	120-320	633.5	2534-4434	285	1/4	2	160	2-M12
300	2	400	310	255	100-305	706.9	2828-4948	320	1/4	4	171*171	4-M10	15
300	2	380	308	226	100-270	706.9	2828-4948	320	1/4	4	171*171	4-M10	15
320	2	380	260	186	80-280	804.2	3217-5629	270	1/4	4	136*136	4-M10	15
327	2	417	340	240	112-290	839.8	3359-5879	350	1/4	4	192*192	4-M10	15
340	2	420	340	226	90-270	908.0	3632-6356	350	1/4	4	192*192	4-M10	15

Примечание. Если среда представляет собой масло, кислотные или щелочные вещества и существуют особые требования к рабочей температуре, вы можете настроить ее, отправив письмо или рисунок. Пожалуйста, укажите при заказе.

Подробная информация о продукте

product-1000-428

Приложение

Пневморессоры широко используются в механическом оборудовании, промышленном оборудовании, высокоскоростном подвижном оборудовании, строительной технике, автомобилестроении и аэрокосмической промышленности, гражданском строительстве, медицинских и прецизионных приборах и других областях, обеспечивая гарантии стабильной работы и безопасности оборудования. При выборе и использовании необходимо учитывать условия труда и требования к оборудованию.
